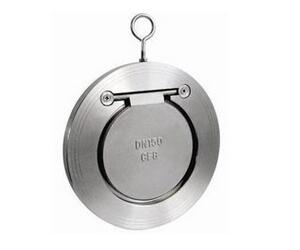

对夹圆片式止回阀是单瓣旋启式对夹连接止回阀,在管路上作阻止介质逆流的装置,H74X、H74H型对夹圆片式止回阀具有结构简单,外形美观,重量轻,安装方便等优特点。对夹圆片式止回阀主要适用于给水系统,石油、化工、冶金等工业部门,对有安装空间限制的场所最为适用。H74系列对夹圆片式止回阀设计采用对夹连接,直通单瓣旋启式的自动阀件,阀体及阀瓣的密封面可采用不锈钢或司太立堆焊。

适用范围

城建、化工、冶金、石油、制药、食品、饮料、环保



对夹圆片式止回阀 主要零件材质

零件名称 阀体、阀瓣 密封圈
材料 碳钢、不锈钢、铜 丁腈橡胶、三元丙橡胶、聚四氟乙烯

对夹圆片式止回阀 主要技术参数


型号
公称压力
(MPa)
试验压力(MPa) 适用温度(℃) 适用介质
壳体 密封 硬密封 软密封
H74X/H-10 1.0 1.5 1.1 ≤400 ≤120
最高≤250
水、油、酸碱
等液体
H74X/H-16 1.6 2.4 1.76
H74X/H-25 2.5 3.75 2.75
H74X/H-40 4.0 6.0 4.4

对夹圆片式止回阀 主要外形尺寸


公称通径
DN(mm)
d L D
L型 PN1.0 PN1.6 PN2.5 PN4.0
50 25 15 109 109 109 109
65 38 15 129 129 129 129
80 46 15 144 144 144 144
100 72 15 164 164 170 170
125 95 16 194 194 186 186
150 114 19 221 221 226 226
200 140 29 275 275 286 293
250 188 29 330 331 343 355
300 216 38 380 386 403 420
350 263 41 440 446 460 477
400 305 51 491 498 517 549
450 356 51 541 558 567 574
500 406 65 596 620 627 631
600 482 70 698 737 734 750

注:配对法兰按JB/T78-94标准
