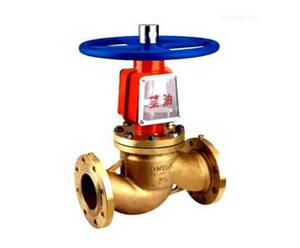

法兰链接氧气截止阀
销售电话:021-66350988   点击这里给我发消息
图文传真:021-66364578
  • 所属系列:
  • 名称:
  • 型号:
  • 检索关键字:
  • 截止阀
  • 法兰链接氧气截止阀
  • J941系列
  • 法兰链接氧气截止阀
0

主要特点

J941系列法兰链接氧气截止阀的主要结构特点有:
1、选材考究,符合国内、外相关标准,结构合理,造型美观。
2、氧气截止阀的阀瓣、阀座密封面采用铁基合金堆焊或司太立(Stellite)钴基硬质合金堆焊而成,耐磨、耐高温、耐腐蚀、抗擦伤性能好,使用寿命长。3、阀杆经调质及表面氮化处理,有良好的抗腐蚀性和抗擦伤性。
4、可采用各种配管法兰标准及法兰密封面型式,满足各种工程需要及用户要求。
5、阀体材料品种齐全,填料、垫片可根据实际工况或用户要求合理选配,能适用于各种压力、温度及介质工况。
6、倒密封采用螺纹连接密封座或本体堆焊奥氏体不锈钢而成,密封可靠,更换填料可在不停机情况下进行,方便快捷,不影响系统运行。
7、配有DZW系列多回转式电动装置,具有壳体小,重量轻,功能全,并可与远程电脑配套使用,也可按用户要求选配电动装置。

J941法兰连接氧气截止阀适用于公称压力PN1.6~16MPa,工作温度-29~550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上,切断或接通管路介质。驱动方式有手动、齿轮传动、电动、气动等。

适用范围

城建、化工、冶金、石油、制药、食品、饮料、环保



氧气截止阀性能规范

公称压力(PN) 强度试验压力(MPa) 气密封试验压力(MPa) 适用介质 适用温度
氧气 常温
1.6 2.4 1.6
2.5 3.8 2.5
3.0 4.5 3.0
4.0 6.0 4.0

氧气截止阀主要零件材料


零件名称
材料
阀体、阀盖、阀瓣 铸铬镍钛不锈钢、铜合金
阀杆 铬镍不锈钢
阀杆螺母 青铜

氧气截止阀外形尺寸、连接尺寸及重量


DN
L D D1 D2 b f Z-d H H1 DO L1 重量(kg)
15 130 95 65 45 14 2 4-14 240   100   6
20 150 105 75 55 14 2 4-14 270   100   8
25 160 115 85 65 14 2 4-14 270   125   10
32 180 135 100 78 16 2 4-18 280   160   14
40 200 145 110 85 16 3 4-18 350   160   20
50 230 160 125 100 16 3 4-18 400   320   35
65 290 180 145 120 18 3 4-18 530   360   50
80 310 195 160 135 20 3 8-18 560   400   65
100 350 215 180 155 20 3 8-18 618   450   80
125 400 245 210 185 99 3 8-18 675   450   106
150 480 280 240 210 24 3 8-23 743   560   125
200 600 335 295 265 26 3 12-23 850   640   254
250 650 405 355 320 30 3 12-25 975 270 720 380 418
300 750 460 410 375 30 4 12-25 1115 270 800 415 502
400 950 580 525 485 36 4 16-30 1380 280 900 465 980
450 1050 640 585 545 40 4 20-30 1530 350   495 1200
500 1150 705 650 608 44 4 20-34 1700 400   525 1300

JY41W-25P JY41Y-25P JY41W-25T


DN
I D D1 D2 b f Z-d H H1 DO L1 重量(kg)
15 130 95 65 45 16 2 4-14 240   100   6
20 150 105 75 55 16 2 4—14 270   100   8
25 160 115 85 65 16 2 4—14 270   125   10
32 180 135 100 78 18 2 4-18 280   160   14
40 200 145 110 85 18 3 4-18 350   160   20
50 230 160 125 100 20 3 4—18 400   320   35
65 290 180 145 120 22 3 8-18 530   360   50
80 310 195 160 135 99 3 8-18 560   400   65
100 350 230 190 160 24 3 8-23 618   450   88
125 400 270 220 188 28 3 8-25 675   450   115
150 480 300 250 218 30 3 8—25 743   560   148
200 600 360 310 278 34 3 12-25 850   640   293
250 650 425 370 332 36 3 12—30 975 270 720 380 455
300 750 485 430 390 40 4 16-30 1115 270 800 415 585
400 950 610 550 505 48 4 16-34 1380 280 900 465 1110
450 1050 660 600 555 50 4 20-34 1530 350   495 1350
500 1150 730 660 610 52 4 20-41 1700 400   525 1470

JY41W-40P JY41Y-40P JY41W-40T


DN
L D D1 D2 D6 b f f1 Z-d H H1 DO L1 重量(kg)
15 130 95 65 45 40 16 2 4 4-14 240   100   6
20 150 105 75 55 5l 16 2 4 4-14 270   100   8
25 160 115 85 65 58 16 2 4 4-14 270   125   10
32 180 135 100 78 66 18 2 4 4-18 280   160   14
40 200 145 110 85 76 18 3 4 4-18 350   160   20
50 230 160 125 100 88 20 3 4 4-18 400   320   35
65 290 180 145 120 110 22 3 4 8-18 530   360   50
80 310 195 160 135 121 22 3 4 8-18 560   400   65
100 350 230 190 160 150 24 3 4.5 8-23 618   450   88
125 400 270 220 188 176 28 3 4.5 8-25 675   450   115
150 480 300 250 218 204 30 3 4.5 8-25 743   560   148
200 600 375 320 282 260 38 3 4.5 12-30 850   640   293
250 650 445 385 345 313 42 3 4,5 12-34 975 270 720 380 540
300 750 510 450 408 364 46 4 4.5 16-34 1115 270 800 415 770
400 950 655 585 535 474 58 4 5 16-41 1425 280 900 465 1330
450 1050 680 610 560 524 60 4 5 20-41 1570 350   495 1550
500 1150 755 670 612 576 62 4 5 20-48 1740 400   525 1670
